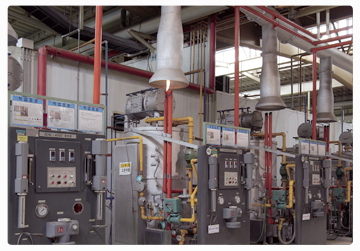

ENDOTHERMIC GAS GENERATOR
흡열형 GAS 변성로는 독특한 매연발생 방지구조를 택한 획기적인 RX GAS 발생장치로 각 분야에서 호평을 받고 있습니다.
안정된 GAS를 공급하기 위해 Double pass 방식 Retort, 특수가열장치, Pulseless blower 등이 설치되어 있습니다.
ENDOTHERMIC GAS GENERATOR
Endothermic RX gas generator with unique smoke-protecting mechanism has earned many good reviews in various fields.
To generate stable gas, this generator is equipped with double-pass retort, special heating device and pulseless blower.
STANDARD SPECIFICATIONS OF ENDOTHERMIC GAS GENERATOR FURNACE
| Effective Size (mm) | |||||
|---|---|---|---|---|---|
| Model | Width | Length | Height | AMOUNT OF REGENERATED GAS (Nm^3/Hr) | HEATING CAPACITY (KW) |
| DENE-500 | 1100 | 1620 | 2050 | 7-14 | 12 |
| DENE-1000 | 1100 | 1930 | 2400 | 14-28 | 19 |
| DENE-2000 | 1200 | 2130 | 2650 | 28-56 | 30 |
| DENE-4000 | 1310 | 2310 | 2900 | 56-112 | 50 |
| NOTE: The above specifications indicate propane as a source gas | |||||

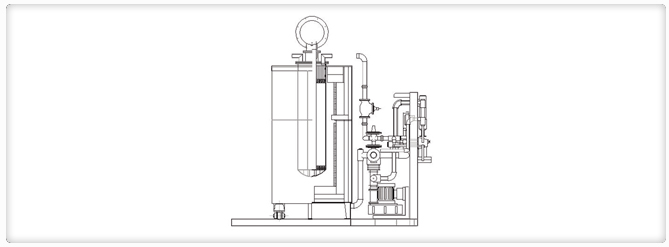

- Pressure gauge
- Safty v/v
- Flowmeter(Gas)
- Flowmeter(Gas Micro)
- Flowmeter(Air)
- Mixer
- Blower
- Back-fire protect v/v
- Furance shell
- primary cooler
FEATURE
- Stable operation
- BURN-OUT not needed for long period
- Less catalyst corruption
- Easy control & maintenance
Generating operation Gas for Carburizing, Cabonitrizing, Toughnite, bright heating etc.

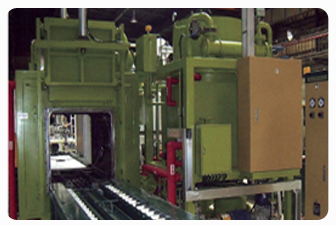

Alkalen
열처리 전공정 및 후공정에서 부품에 부착되어 있는 절삭유, 소입유 등을 알칼리 용액을 이용, 세정하는 설비입니다. 세정효과를 높이기 위해 알칼리조와 온수조로 구분되어 Dip 세정 및 스프레이 세정을 하며, 유수 분리장치가 부착되어 있습니다.
Uses alkaline solution to clean cutting or quenching oil contamination in the pre- and post-process of heat treating. Two-step cleaning operation (dip and spray) with separated tank (alkaline and warm water), followed by de-oiler.

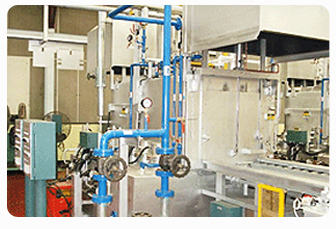

Hot Water
Salt 소입이 끝난 처리품의 표면 등에 묻어있는 Salt액을 제거하기 위한 설비로서, 액을 1차로 제거하는 온수 1조와 70℃ 내외로 가열된 온수를 이용하여 세정하는 온수 2조로 구성되어 있습니다. 세정효과를 높이기 위해 Dip 세정 및 스프레이 세정을 합니다.
Cleans salt from the work piece after salt quenching. Two-step cleaning with warm water and 70-degree C water in separated tank (dip and spray) to ensure cleanliness of the product.

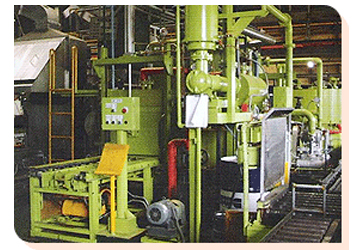

Low Presure
열처리 전공정 및 후공정에서 부품에 부착되어 있는 절삭유, 소입유 등을 알칼리 용액을 이용, 세정하는 설비입니다. 세정효과를 높이기 위해 알칼리조와 온수조로 구분되어 Dip 세정 및 스프레이 세정을 하며, 유수 분리장치가 부착되어 있습니다.
Salt 소입이 끝난 처리품의 표면 등에 묻어있는 Salt액을 제거하기 위한 설비로서, 액을 1차로 제거하는 온수 1조와 70℃ 내외로 가열된 온수를 이용하여 세정하는 온수 2조로 구성되어 있습니다. 세정효과를 높이기 위해 Dip 세정 및 스프레이 세정을 합니다.
Low Presure

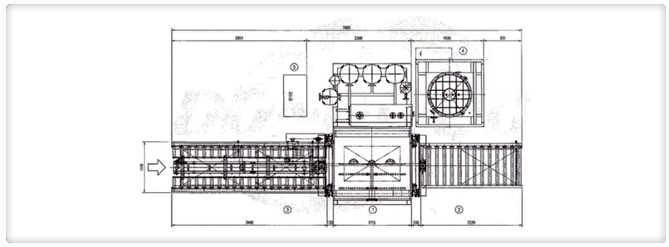

Pre and post cleaning for heat treating line. Excellent cleanliness guaranteed after low-pressure cleaning and drying. Low-temperature tempering is optional.
STANDARD SPECIFICATIONS OF WASHING MACHINE FURNACE
| Effective Size (mm) | ||||||
|---|---|---|---|---|---|---|
| TYPE | Model | Width | Length | Height | Cycle time | Remarks |
| STRAIGHT | DVH62ES-304828 | 750 | 1230 | 700 | 30min standard Adjustable |
CUSTOM WHEN NEEDED |
| DVH62ES-304828 | 800 | 1230 | 850 | |||
| IN-OUT | DVH62E1-304828 | 750 | 1230 | 700 | ||
| DVH62E1-304828 | 800 | 1230 | 850 | |||
OPERATING SPECIFICATION
- Cleaning solution tank : 600L
- Recycle tank : 100L
- Wasted solution tank : 100L
- Heat transfer oil : 1000L
-
Vacuum pump capacity
- Cleaner chamber : 3.7m^3/min
- Recycle chamber : 1.0m^3/min
- Total electricity : 107kw
- Solvent : Paraffin, hydrocarbon or naphthene

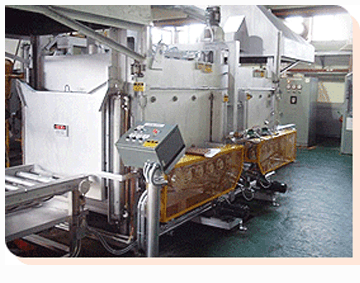

Low & High TEMPERING
소입후의 템퍼링에 사용하며, 사용온도에 따라 고운 소려로와 저온 소려로, 고/저온(겸용) 소려로가 있습니다. 교반 FAN에 의한 대류식 구조로 되어있고, 로내 온도 및 분위기의 균일한 분포를 위하여 Muffle이 설치되어 있습니다.
Low temperature, high temperature and low and high temperature tempering furnace depending on the target temperature. Stirring fan and special muffles are used for better heat distribution.
STANDARD SPECIFICATION OF LOW TEMPERING FURNACE
| SPEC TYPE | Effective dimension(mm) | Operating Heating temperature(°C) |
Heating capacity(Kw) |
Treating capacity (Kg/Gross) |
Remark | ||
|---|---|---|---|---|---|---|---|
| Length | Width | Height | |||||
| DFA61E-203618 | 915 | 510 | 455 | 150~200 | 27 | 320 | DNR11E-203618 |
| DFA61E-264824 | 1230 | 660 | 600 | 150~200 | 50 | 550 | DNR11E-264824 |
| DFA61E-304826 | 1230 | 760 | 660 | 150~200 | 60 | 720 | DNR11E-304826 |
STANDARD SPECIFICATION OF HIGH TEMPERING FURNACE
| SPEC TYPE | Effective dimension(mm) | Operating Heating temperature(°C) |
Heating capacity(Kw) |
Treating capacity (Kg/Gross) |
Remark | ||
|---|---|---|---|---|---|---|---|
| Length | Width | Height | |||||
| DFA61E-203618 | 915 | 510 | 455 | 600~650 | 54 | 320 | DNR11E-203618 |
| DFA61E-264824 | 1230 | 660 | 600 | 600~650 | 60 | 550 | DNR11E-264824 |
| DFA61E-304826 | 1230 | 760 | 660 | 600~650 | 72 | 720 | DNR11E-304826 |
FURNACE FEATURE
- Easy quality control, High reliability
- Full Automatic
- Easy control and maintenance
PROCESS OPTIONS
- Tempering & Annealing
DRIVING TYPE
- In/out type : Roller hearth type
- Straight type : ROLLER HEARTH & RETRIEVER TYPE(continuous operation)

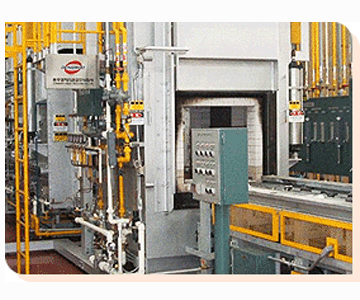

Pre-Heating Furance
열처리전 공정으로서 Gas(LPG, LNG 등)를 가열원으로 부품에 부착 되어있는 절삭유 등을 제거하며 동시에 예열의 효과도 얻습니다.
Pre-heating process, also removes oil contamination with gas-burning (LPG, LNG) mechanism.
STANDARD SPECIFICATIONS OF PRO-HEATING FURNACE
| FURNACE | CONTINUOUS LINE | BATCH LINE | ||||
|---|---|---|---|---|---|---|
| HEATING METHOD | GAS BURNER | GAS BURNER | ||||
| EFFECTIVE DIMENSION | L | W | H | L | W | H |
| (mm) | 600 | 600 | 600 | 1230 | 660 | 600 |
| HEATING CAPACITY(Kcal/Hr) | 140,000 | 360,420 | ||||
| TREATING TIME (Min) | 20 | 45 | ||||
| OPERATING TEMP. (°C) | 500 | 500 | ||||
FURNACE FEATURE
- Eliminates oil & contamination without using harmful chemical solution
PROCESS OPTIONS
- Pre-heating & removing oil
DRIVING TYPE
- In/out type : Roller hearth type
- Straight type : ROLLER HEARTH & RETRIEVER TYPE(continuous operation)
