INDUSTRIAL FURNACE DIVISION

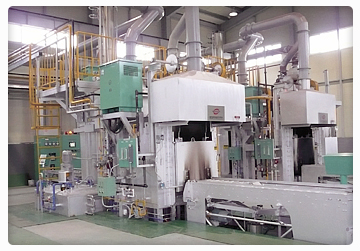

BATCH TYPE
PUSHER TYPE

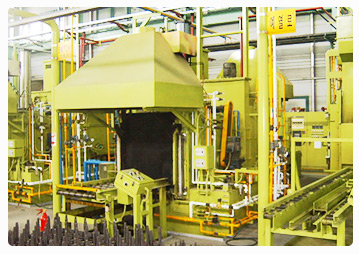

당사의 BATCH형 완전 자동식 분위기 열처리로는 일반적인 열처리로의 대표적인 설비입니다.
로 내부에서 처리품 이동시에 로내의 분위기가 안정된 상태로 처리품 이송이 가능합니다. 고품질과 사용의 용이함으로 국내외의 열처리 업계에서도 가장 많이 사용되고 있습니다.

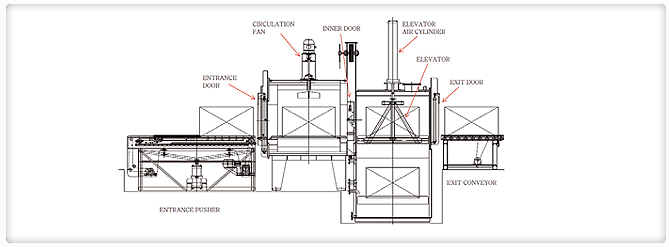

PUSHER TYPE
A typical batch type heat-treating furnace. Maintains stable atmospheric conditions while work pieces are transferred.
Best-selling heat-treating furnace due to its convenience and proven quality over time.
STANDARD SPECIFICATIONS OF BATCH TYPE FURNACE (PUSHER TYPE: DNR11, ROLLER TYPE: DNR22 SERIES)
| Effective Size (mm) | Heater (Kw) | ||||||
|---|---|---|---|---|---|---|---|
| Model | Width | Length | Height | Capacity | Furnace | Oil Tank | Remarks |
| DNR11-203618Q | 510 | 915 | 455 | 320 | 40 | 36 | CUSTOM FURNACE WHEN NEEDED |
| DNR11-244824Q | 600 | 1,230 | 600 | 550 | 80 | 48 | |
| DNR11-264826Q | 660 | 1,230 | 650 | 650 | 90 | 48 | |
| DNR11-304826Q | 760 | 1,230 | 650 | 750 | 100 | 54 | |
| DNR11-304828Q | 760 | 1,230 | 700 | 850 | 110 | 54 | |
FURNACE FEATURE
- Batch Type Furnace
- Easy quality control, High reliability
- High energy efficiency, Full Automatic
- Easy control and maintenance
- IN/OUT TYPE available
- FLAMELESS TYPE available
PROCESS OPTIONS
- Carburizing, Carbonitriding,Bright Quenching, Annealing

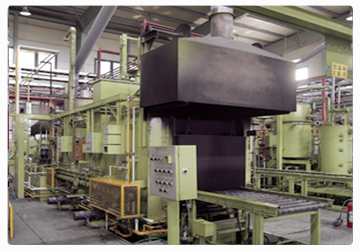

ROLLER TYPE
당사의 BATCH형 완전 자동식 분위기 열처리로는 일반적인 열처리로의 대표적인 설비입니다.
로 내부에서 처리품 이동시에 로내의 분위기가 안정된 상태로 처리품 이송이 가능합니다. 고품질과 사용의 용이함으로 국내외의 열처리 업계에서도 가장 많이 사용되고 있습니다.
Straight Pusher type의 로 보다 적은 면적을 차지하며, 주로 중하중 처리품에 적합합니다.
ROLLER TYPE
A typical batch heat-treating furnace. Provides stable atmospheric conditions while work pieces are transferred inside of the furnace. Best-selling heat-treating furnace due to its convenience and proven quality over time.
Roller style requires less room than a pusher furnace, and handles smaller weight, so is suitable for mid-range weight charges.
STANDARD SPECIFICATIONS OF BATCH TYPE FURNACE (PUSHER TYPE: DNR11, ROLLER TYPE: DNR22 SERIES)
| Effective Size (mm) | Heater (Kw) | ||||||
|---|---|---|---|---|---|---|---|
| Model | Width | Length | Height | Capacity | Furnace | Oil Tank | Remarks |
| DNR11-203618Q | 510 | 915 | 455 | 320 | 40 | 36 | CUSTOM FURNACE WHEN NEEDED |
| DNR11-244824Q | 600 | 1,230 | 600 | 550 | 80 | 48 | |
| DNR11-264826Q | 660 | 1,230 | 650 | 650 | 90 | 48 | |
| DNR11-304826Q | 760 | 1,230 | 650 | 750 | 100 | 54 | |
| DNR11-304828Q | 760 | 1,230 | 700 | 850 | 110 | 54 | |
FURNACE FEATURE
- Batch Type Furnace
- Easy quality control, High reliability
- High energy efficiency, Full Automatic
- Easy control and maintenance
- IN/OUT TYPE available
- FLAMELESS TYPE available
PROCESS OPTIONS
- Carburizing, Carbonitriding,Bright Quenching, Annealing
SEMI CONTINUOUS BATCH TYPE
일반적으로 Straight type의 Batch로 Line에 적용할 수 있으면서 연속식 열처리를 할 수 있는 설비입니다.
연속으로 제품을 처리할 수 있으므로 Batch로 보다 2배 이상의 생산량을 만족할 수 있도록 구성된 설비입니다.
처리품 장입용 장치는 내부에서 처리품 이동시에도 로내의 분위기가 안정된 상태로 처리품 이송이 가능하며, 열처리 전공정이 완전 자동화가 되어 있습니다.
3실형 연속 열처리로는 예열실, 본처리실, 소입실로 구성되어 있으며, Oil 소입 처리와 Salt 소입 처리가 가능합니다.
SEMI CONTINUOUS BATCH TYPE
Continuous heat-treating furnace based on the batch type furnace. Guarantees more than twice the level of productivity than a standard batch furnace. Fully automatic, and provides stable atmospheric conditions while work pieces are transferred inside of the furnace.

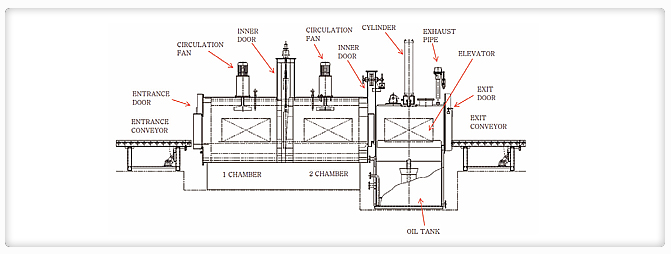

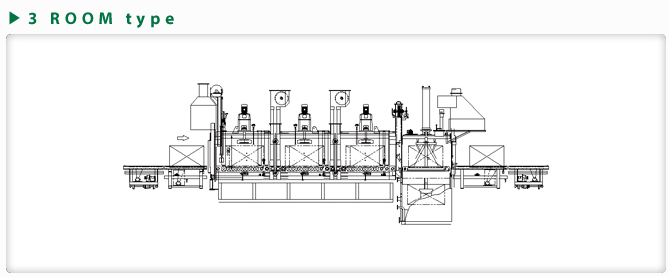

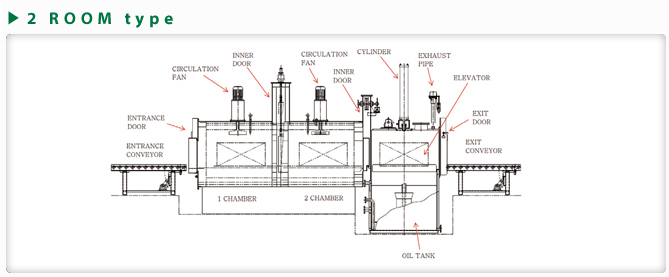

Three-room type semi-continuous batch furnace consists of pre-heating, main heat-treating furnace and quenching tank. Both oil and salt can be chosen as required by the piece being produced.
STANDARD SPECIFICATIONS OF BATCH TYPE FURNACE
| Effective Size (mm) | Heater (Kw) | ||||||
|---|---|---|---|---|---|---|---|
| Model | Width | Length | Height | Capacity | Furnace | Oil Tank | Remarks |
| DNR11-203618Q | 510 | 915 | 455 | 320 | 40 | 36 | CUSTOM FURNACE WHEN NEEDED |
| DNR11-244824Q | 600 | 1,230 | 600 | 550 | 80 | 48 | |
| DNR11-264826Q | 660 | 1,230 | 650 | 650 | 90 | 48 | |
| DNR11-304826Q | 760 | 1,230 | 650 | 750 | 100 | 54 | |
| DNR11-304828Q | 760 | 1,230 | 700 | 850 | 110 | 54 | |
FURNACE FEATURE
- Easy quality control, High reliability
- High energy efficiency, Full automatic
- Low operation cost
- Easy control and maintenance
- Suitable for items which need long process time
PROCESS OPTIONS
- Carburizing, Carbonitriding, Bright Quenching, Annealing etc.
IN & OUT TYPE
IN-OUT type은 당사의 Straight형의 로보다 적은 면적에 설치하기 위하여 새롭게 개발한 설비입니다.
처리품 소입후 즉시 다음 처리품을 장입함으로서 기존 IN-OUT 방식의 최대 단점인 처리품 장입시 Delay time loss를 보완 하였습니다.
IN & OUT TYPE
IN-OUT type was developed specifically to use the smallest possible space.
Time loss between the charges has been significantly reduced, as work piece is charged as soon as the previous one is quenched.
STANDARD SPECIFICATIONS OF IN & OUT TYPE FURNACE
| Model | Effective Size (mm) | Capacity (Kg/ch) |
Heater (Kw) | Remarks | |||
|---|---|---|---|---|---|---|---|
| Width | Length | Height | Furnace | Oil Tank | |||
| DNR22-203618Q | 510 | 915 | 455 | 320 | 40 | 36 | CUSTOM FURNACE WHEN NEEDED |
| DNR22-244824QA | 600 | 1,230 | 455 | 550 | 80 | 48 | |
| DNR22-264826QA | 660 | 1,230 | 600 | 650 | 90 | 48 | |
| DNR22-304826QA | 760 | 1,230 | 650 | 750 | 100 | 54 | |
| DNR22-304828QA | 760 | 1,230 | 700 | 850 | 110 | 54 | |
FURNACE FEATURE
- EASY QUALITY CONTROL, HIGH RELIABILITY
- VARIOUS TYPE OF QUENCHING DUE TO PRODUCT CHARACTERISTIC
- SIGNIFICANT IMPROVEMENT IN TIME DELAY IN PROCESS
- HIGH ENERGY EFFICIENCY, FULL AUTOMATIC
- LOW OPERATION COST
- EASY CONTROL AND MAINTENANCE
PROCESS OPTIONS
- Carburizing
- Carbonitriding
- Bright Quenching
- Annealing

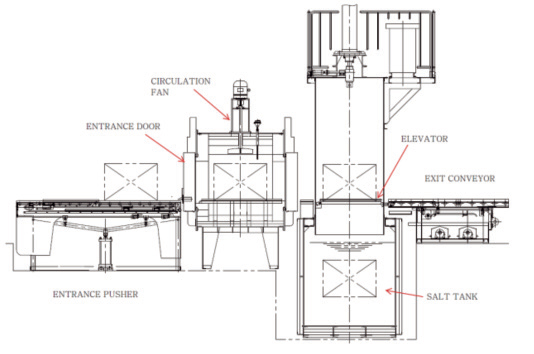

AUSTEMPERING
Oil 소입보다 Salt액에 소입처리를 함으로서 기존 Oil 소입보다도 적은 변형량의 확보가 가능하며, 일반적인 처리품의 소입효과와 동시에 처리품의 사양에 따라서 오스템퍼 처리를 겸용으로 사용할 수 있습니다.
AUSTEMPERING
Convertible heat-treating furnace, handles both standard processing and austempering as required by the product.
STANDARD SPECIFICATIONS OF AUSTEMPERING TYPE FURNACE
| Model | Effective Size (mm) | Capacity (Kg/ch) |
Heater (Kw) | Remarks | |||
|---|---|---|---|---|---|---|---|
| Width | Length | Height | Furnace | Oil Tank | |||
| DNR11-203618S | 510 | 915 | 455 | 320 | 40 | 80 | CUSTOM FURNACE WHEN NEEDED |
| DNR11-244824S | 600 | 1,230 | 600 | 550 | 80 | 80 | |
| DNR11-264826S | 660 | 1,230 | 650 | 650 | 90 | 80 | |
| DNR11-304826S | 760 | 1,230 | 650 | 750 | 100 | 80 | |
| DNR11-304828S | 760 | 1,230 | 700 | 850 | 110 | 80 | |
FURNACE FEATURE
- Easy quality control, High reliability
- Full automatic
- Easy control and maintenance
- Energy saving type
- Heat either with electric or gas burner
PROCESS OPTIONS
- Carburizing, Carbonitriding, Austemper etc.
