INDUSTRIAL FURNACE DIVISION
CONTINUOUS TYPE

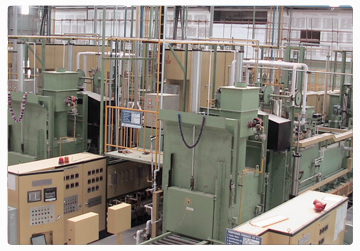

SEMI CONTINUOUS TYPE
연속로보다 작은 공간에서 자동 공정에 의한 연속 열처리가 가능한 설비입니다.
연속으로 제품을 처리할 수 있으므로 중급정도의 생산량을 만족할 수 있도록 구성된 설비입니다.
처리품 장입용 장치는 로 내부에서의 처리품 이동시에도 내부에서 처리품 이동시에도 로내의 분위기가 안정된 상태로 처리품 이송이 가능하며, 열처리 전공정이 완전 자동화가 되어 있습니다.

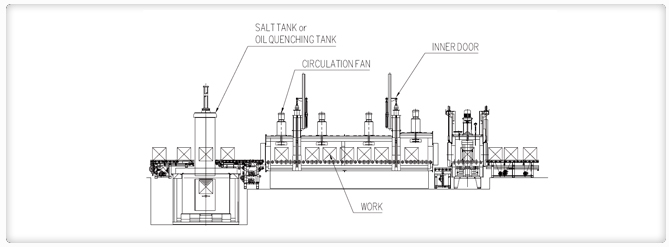

Semi 연속식 분위기 열처리로 본체는 반입실, 가열실, 침탄실, 소입실, 유조(salt조)로 구성되어 있습니다.
부대장비는 전세정기(예열로), 후세정기, 소려로 등으로 구성되어 있습니다.
SEMI CONTINUOUS TYPE
Requires less room than continuous batch furnace, with fully automatic continuous heat-treating process designed to maximize productivity for your site.
Provides stable atmospheric conditions while work piece is transferred inside the furnace.
Semi-continuous batch furnace consists of inserting, pre-heating, heat-treating furnace and quenching with oil (or salt) storage tank.
Supplementary installation of pre-washing, washing or tempering furnace also available.
STANDARD SPECIFICATIONS OF SEMI CONTINUOUS TYPE FURNAC
| Effective Size (mm) | ||||||
|---|---|---|---|---|---|---|
| Model | Width | Length | Height | Capacity (Kg/ch) | Work Q'ty | Remarks |
| DNR21E-2412024Q | 600 | 600 | 600 | 250 | 5 | CUSTOM FURNACE WHEN NEEDED |
| DNR21E-2613026Q | 650 | 650 | 650 | 300 | 5 | |
| DNR21E-2814028Q | 700 | 700 | 700 | 350 | 5 | |
| DNR21E-3015030Q | 750 | 750 | 750 | 400 | 5 | |
FURNACE FEATURE
- Easy quality control, High reliability
- High energy efficiency, Full automatic Low operation cost
- Easy control and maintenance
- Suitable for items which need long process time
- Suitable for continuous heavy charges and items
PROCESS OPTIONS
- Carburizing, Carbonitriding, Bright Quenching, Annealing etc..
REFERENCES :TOTAL 24 FURNACES IN SERVICE

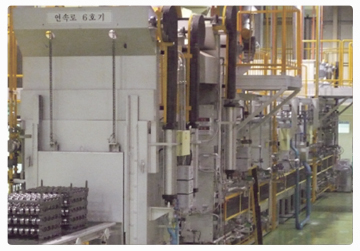

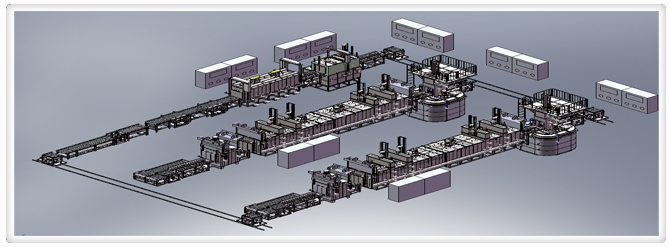

ROLLER TYPE
연속식 분위기 열처리로는 크게 분위기 열처리로 본체 및 부대장비, 2 가지로 구성되어 있습니다.
분위기 열처리로 본체는 반입실, 가열실, 침탄실, 소입실, 유조(또는 salt조)로 구성되어 있습니다. 부대설비는 전세정기, 후세정기, 소려로 등으로 구성되어 있습니다.
Push type 연속로에 비하여, 직선화된 설비의 구성이 가능하므로, 구동이 간편하고, 구동 트러블이 적으며, 설비설치 면적이 40% 이상 절약됩니다.
공 Tray의 장입이 없이도 제품의 장입, 추출이 가능하며, 한가지 처리품의 처리중간에도 다른 열처리 패턴의 제품 장입이 가능하므로, 생산성 향상에 유리합니다.
고품질과 장시간 처리품에 유리하며, 사용의 용이함으로 국내외의 열처리 업체에서 가장 많이 사용되고 있습니다.
ROLLER TYPE
Continuous furnace consisting of inserting, pre-heating, heat-treating furnace and quenching, with oil (or salt) storage tank.
Supplementary installation of pre-washing, washing or tempering furnace also available.
Roller systems can vary from the linear formation of pusher type furnaces, reducing transferring issues and requiring 40% less floor space. No need for an empty tray insert for charging and discharging.
A different work piece with an alternate heat treating pattern can be input while furnace is treating other work pieces.
STANDARD SPECIFICATIONS OF CONTINUOUS CARBURIZING FURNACE
| Effective Size (mm) | ||||||
|---|---|---|---|---|---|---|
| Model | Width | Length | Height | Weight (Kg/ch) | Remarks | |
| DNR21GE-2431224SF | 610 | 7,925 | 610 | 250 | CUSTOM FURNACE WHEN NEEDED |
|
| DNR21E-2433624Q | 610 | 8,535 | 610 | 250 | ||
| DNR21GE-2433624S | 610 | 8,535 | 610 | 250 | ||
| DNR21E-2436024Q | 610 | 9,145 | 610 | 250 | ||
| DNR21E-2438426S | 610 | 9,754 | 610 | 250 | ||
FURNACE FEATURE
- Most typical continuous heat treating furnace
- Easy quality control, High reliability
- High energy efficiency, Full automatic
- Low operation cost
- Easy control and maintenance
- Suitable for items which need long process time
- Suitable for heavy charges
PROCESS OPTIONS
- Carburizing, Carbonitriding, Bright Quenching, Annealing etc.
REFERENCES
ABROAD
- HYUNDAI MOTORS(INDIA, CHINA,MEXICO, CZECH)
- DOW A THT AMERICA(USA)
- DOW A, HONDA, AW, MITSUBISHI (JAPAN)
- BEIJING MOBIS, DAEWOO (CHINA)
- DAEWOO (INDIA)
- DAEWOO (RUMANIA)
DOMESTIC
- HYUNDAI MOTORS, HYUNDAI POW ERTECH
- KIA MOTORS, WIA, GM-DAEWOO MOTORS
- S&T Heavy industry, Sunil Heat treating, NEO-OTO
- DIC
PUSHER TYPE
연속식 분위기 열처리로는 크게 분위기 열처리로 본체 및 부대장비, 2 가지로 구성되어 있습니다.
분위기 열처리로 본체는 반입실, 가열실, 침탄실, 소입실, 유조(또는 salt조)로 구성되어 있습니다. 부대설비는 전세정기, 후세정기, 소려로 등으로 구성되어 있습니다.
고품질과 장시간 처리품에 유리하며, 유지보수의 용이함으로 국내외의 열처리 업체에서 많이 사용하고 있습니다.
PUSHER TYPE
Continuous type furnace consists of charging, pre-heating, heat treating furnace and quenching, with oil (or salt) storage tank. Supplementary installation of pre-washing, washing or tempering furnace also available.
Suitable for the work pieces that require a long heat-treating period and high quality. Widely chosen for its easy maintenance.
STANDARD SPECIFICATIONS OF CONTINUOUS CARBURIZING FURNACE
| Effective Size (mm) | ||||||
|---|---|---|---|---|---|---|
| Model | Width | Length | Height | Weight (Kg/ch) | Remarks | |
| DNR21GE-2431224SF | 610 | 7,925 | 610 | 250 | CUSTOM FURNACE WHEN NEEDED |
|
| DNR21E-2433624Q | 610 | 8,535 | 610 | 250 | ||
| DNR21GE-2433624S | 610 | 8,535 | 610 | 250 | ||
| DNR21E-2436024Q | 610 | 9,145 | 610 | 250 | ||
| DNR21E-2438426S | 610 | 9,754 | 610 | 250 | ||
FURNACE FEATURE
- Most typical continuous heat treating furnace
- Easy quality control, High reliability
- High energy efficiency, Full automatic
- Low operation cost
- Easy control and maintenance
- Suitable for items which need long process time
- Suitable for heavy charges
PROCESS OPTIONS
- Carburizing, Carbonitriding, Bright Quenching, Annealing etc.
REFERENCES
ABROAD
- HYUNDAI MOTORS(INDIA, CHINA,MEXICO, CZECH)
- DOW A THT AMERICA(USA)
- DOW A, HONDA, AW, MITSUBISHI (JAPAN)
- BEIJING MOBIS, DAEWOO (CHINA)
- DAEWOO (INDIA)
- DAEWOO (RUMANIA)
DOMESTIC
- HYUNDAI MOTORS, HYUNDAI POW ERTECH
- KIA MOTORS, WIA, GM-DAEWOO MOTORS
- S&T Heavy industry, Sunil Heat treating, NEO-OTO
- DIC
